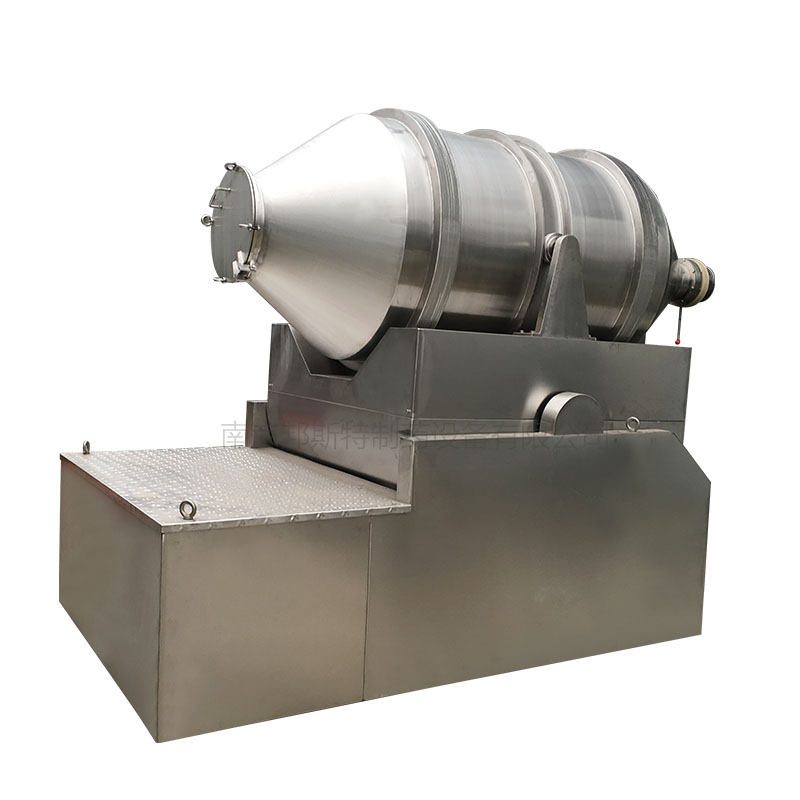

二維混合機

二維混合機，即二維運動混合機，轉筒可同時進行二個方向運動：轉筒自身的轉動，以及轉筒隨擺動架的擺動。被混和物料在轉筒內隨轉筒轉動、翻轉、混和的同時又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混和。

結構原理：

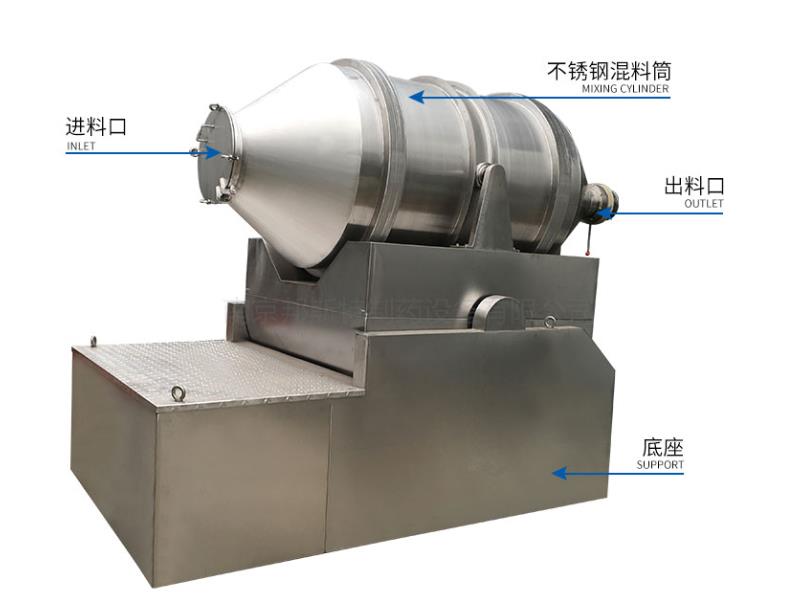

二維混合機由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動。擺動架由一組曲柄擺桿機構來驅動，曲柄擺桿機構裝在機架上，擺動架由軸承組件支撐在機架上，使轉筒在轉動的同時又參與擺動，使筒中物料得以充分混合。

性能特點：

1、二轉動采用擺線針輪減速機或蝸輪減速機。與傳統的混合機相比底部不積料，無污染，沖洗方便，真正符合GMP要求。

2、工作時，在轉動機構和擺動機構的雙重作用下，裝料的料筒作轉動的同時，又有擺動運動，從而使筒內的物料得以充分混合。

3、設備可配置自動真空上料機及接口，方便上料，縮短操作時間。效率高，成本低。

4、二維運動混合機：結構簡單，故障率低，運行穩定，操作安全，無噪音，易清洗，符合GMP要求。

5、體積比正常標準小很多，占地面積少，且功能強大。

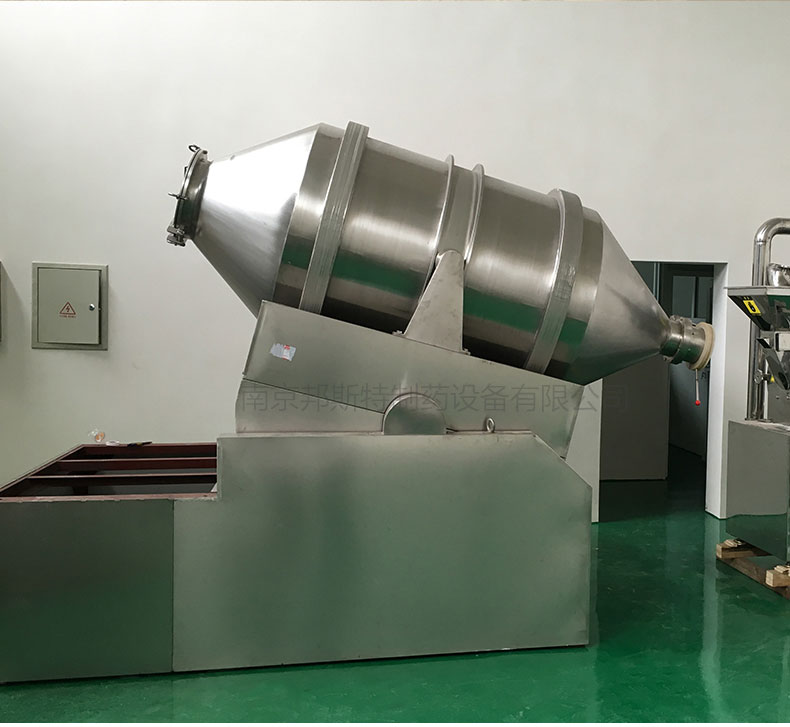

二維混合機

應用范圍：

廣泛用于粉、粒狀物料的混和。具有混合迅速、混合量大、出料便捷等特點 。

型號參數：

型號	料筒容積	裝桶容積	最大裝桶	搖動、轉動	電機功率	外形尺寸	總重量	料筒重量
型號	（L)	（L)	量(kg/h)	次數(r/min)	（kw）	（mm）	（kg）	（kg）
EYH-800	800	400	200	19.8	3	132019502150*2000	1600	200
EYH-1000	1000	500	250	19.8	3	136020402300*2170	1700	240
EYH-1599	1500	750	375	16.2	4.4	158024002550*2330	2000	320
EYH-2000	2000	1000	500	16.2	7.4	174026002770*2550	2600	430
EYH-3000	3000	1500	750	13.8	11	180029002950*2800	3500	620
EYH-4000	4000	2000	1000	12.8	13	197033003300*2950	4100	700
EYH-6000	6000	3000	1500	11.2	18.5	230029003800*3100	6100	1100
EYH-8000	8000	4000	2000	10.4	22	254041004050*3650	7900	1450
EYH-10000	10000	5000	2500	9	30	290045004400*4020	9500	1650
